水利水务案例-水利水务行业用的传感器/变送器

         水利水务行业作为国民经济的基础性行业，涵盖水库调度、城市供水、污水处理、水电站运维、河道治理等多个核心场景，工况复杂且对设备稳定性、精准度及抗干扰能力要求严苛。传感器与变送器作为水利水务系统的数据采集核心，是实现流量监测、液位控制、压力调控、温度预警的关键设备，直接决定了水利工程的运行效率、安全等级及智能化水平。本案例详细阐述压力、液位、温度及流量类仪表的选型逻辑与应用要点，为水利水务项目的仪表配置提供实操参考。

一、水库/蓄水池工况：液位与压力传感器选型

水库与蓄水池是水利水务系统的核心储水设施，核心监测需求为实时掌握水位变化、监测池体承受压力，避免超蓄漫溢、空池干烧（配套水泵场景）及池体结构损伤。此类工况多处于户外露天环境，面临温差大、湿度高、水体含泥沙杂质、长期浸泡腐蚀等问题，选型需重点关注防护等级、抗干扰能力及测量范围适配性。

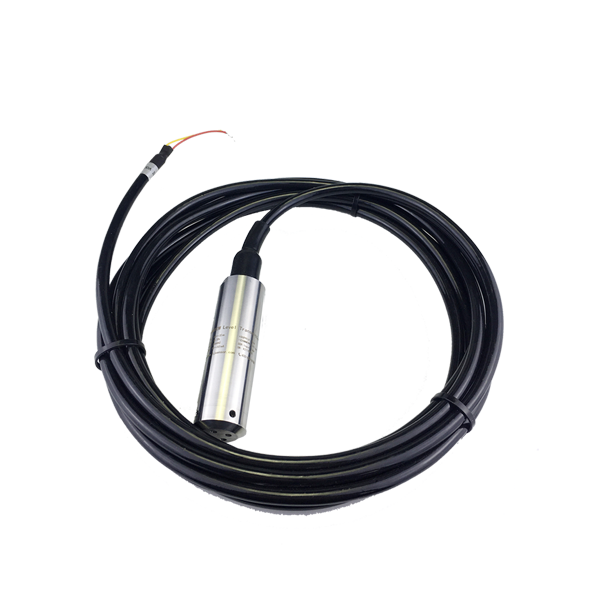

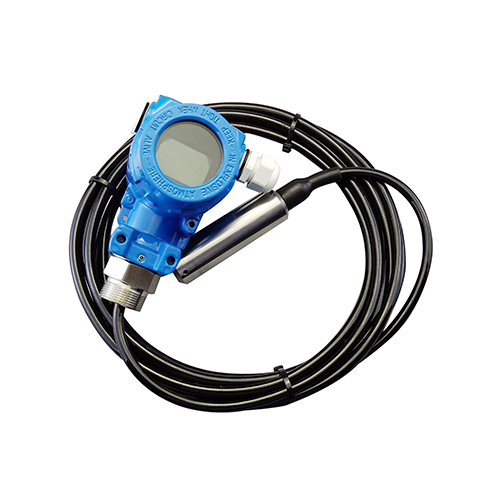

液位测量方面，优先选用投入式液位变送器，其采用静压式测量原理，无需接触池底淤泥，可直接投入水体中实现连续液位监测。针对大型水库，建议选用测量范围0-50m、精度±0.1~0.25%FS的产品，防护等级达IP68，具备抗泥沙堵塞设计，同时支持4-20mA模拟信号输出，可直接接入水库调度控制系统，实现水位超标自动报警。对于小型蓄水池，可选用小巧型投入式液位传感器，兼顾安装便捷性与成本控制，若水体存在腐蚀性（如工业蓄水池），需选用316L不锈钢材质探头，增强抗腐蚀性能。

压力监测主要针对水库大坝、蓄水池池壁及进水口/出水口管道，需配置压力变送器实时监测水体压力变化，预防管道爆裂、大坝渗漏等风险。选型时需根据管道口径及工作压力，选择量程适配的扩散硅压力变送器，精度控制在±0.075%FS以内，具备温度补偿功能（适应-20℃-80℃户外温差），同时采用隔爆型设计，应对户外复杂电磁干扰，保障数据传输稳定性。

二、城市供水/给排水管网工况：压力与流量仪表选型

城市供水及给排水管网贯穿居民生活与工业生产，核心需求为监测管网压力、控制水流流量，保障供水压力稳定、避免管网泄漏，同时实现水资源精准计量。此类工况的特点是管网节点多、工况波动大、部分区域存在二次供水增压，仪表选型需兼顾耐压性、抗冲击性及计量精准度。

管网压力监测需分区域配置压力变送器：在主干管网，选用量程0-1.6MPa的工业级压力变送器，具备耐高压、抗水锤冲击功能，可实时监测管网主干压力，避免压力过高导致管网破裂；在二次供水泵站，选用高精度压力变送器，配合变频控制系统，实现供水压力闭环调节，保障终端用户供水压力稳定。针对管网末梢及老旧管网，可选用小型化压力传感器，安装便捷且具备低功耗设计，适配户外无电源场景。

流量计量方面，根据管网口径及流量范围选用对应流量仪表：大口径主干管网（DN500以上）优先选用电磁流量计，其不受水体温度、粘度、杂质影响，测量精度高（±0.5%），且具备防堵塞、抗腐蚀特性，适合长期稳定运行；中小口径管网（DN50-DN300）可选用涡街流量计，结构简单、维护成本低，适配清洁水体场景；对于二次供水及小区入户管网，选用超声波流量计，非接触式测量设计，无需破坏管网，安装灵活，同时支持数据远传，便于水资源计量与收费管理。

三、污水处理工况：温度、压力与液位仪表选型

污水处理厂涵盖格栅、沉砂池、生化池、污泥处理等多个工艺环节，工况恶劣，存在水体含大量悬浮物、腐蚀性气体（如硫化氢）、高温（生化反应环节）及异味等问题，仪表选型需重点关注抗腐蚀、抗污染、防堵塞性能，同时保障在复杂环境下的测量精准度。

温度监测主要集中在生化反应池及污泥烘干环节：生化反应池需维持特定温度（20℃-35℃）以保障微生物活性，选用插入式温度变送器，探头材质选用哈氏合金，抗腐蚀且耐高温，测量范围0-100℃，支持实时温度反馈与加热/冷却系统联动调节；污泥烘干环节温度较高（80℃-150℃），选用铠装式温度传感器，具备耐高温、抗震动特性，防护等级达IP67，避免高温粉尘对设备造成损伤。

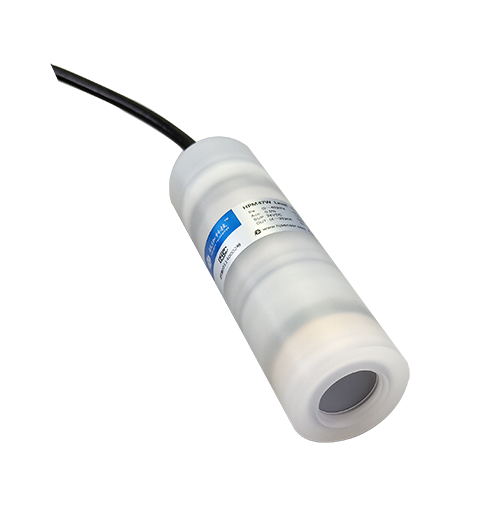

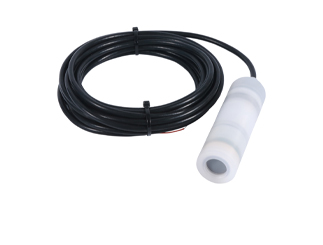

压力与液位监测覆盖多个工艺节点：沉砂池液位监测选用防堵塞液位变送器，探头采用PTFE材质，可有效抵御泥沙及悬浮物附着，避免测量误差；生化池曝气环节需配置压力变送器，监测曝气管道压力，控制曝气强度，选用耐腐蚀性压力变送器，应对生化池内酸性水体及硫化氢气体侵蚀；污泥储罐液位监测选用雷达液位变送器，非接触式测量设计，无需接触粘稠污泥，避免堵塞，同时具备强粉尘环境适应能力，保障测量稳定性。

四、水电站工况：温度、压力与流量仪表选型

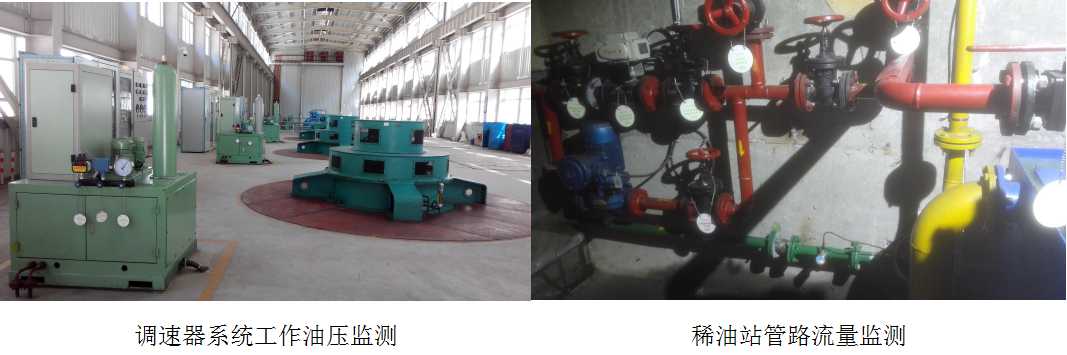

水电站作为清洁能源核心设施，涵盖进水口、水轮机、发电机、冷却系统等关键设备，核心需求为监测设备运行温度、水体压力及水流流量，保障机组安全稳定运行，预防设备过热、压力异常导致的故障。此类工况对仪表的可靠性、耐高温高压性能及抗电磁干扰能力要求极高。

温度监测涉及水轮机轴承、发电机绕组、冷却系统等关键部位：水轮机轴承温度监测选用热电偶温度变送器，测量范围0-200℃，具备耐高温、抗震动特性，可实时监测轴承温度，避免过热磨损；发电机绕组温度监测选用铂电阻温度传感器，响应速度快，能及时捕捉绕组温度变化，保障发电机安全运行；冷却系统温度监测选用壁挂式温度变送器，适配冷却水管路环境，支持温度数据远传至中控系统，实现冷却水温自动调节。

压力监测聚焦进水口、水轮机进出口及压力钢管：进水口压力监测选用高压压力变送器（量程0-10MPa），具备耐高压、抗水锤冲击功能，应对水电站高水头工况；水轮机进出口压力监测选用差压变送器，测量精度±0.075%FS，可实时监测进出口压力差，判断水轮机运行效率，为机组调节提供数据支撑；压力钢管压力监测选用防爆型压力变送器，应对户外高压环境，同时具备电磁屏蔽功能，避免发电机运行产生的电磁干扰影响数据传输。

流量监测主要针对进水流量及冷却系统流量：进水流量监测选用高精度电磁流量计，适配水电站大流量、高压力工况，测量范围0-5000m³/h，具备抗干扰、稳定性强的特点，为发电量计量及机组调度提供依据；冷却系统流量监测选用小型涡街流量计，结构紧凑，适配冷却水管路安装，实时监测冷却水流速，保障冷却效果，避免设备过热故障。

        水利水务行业的复杂性与多样性，决定了传感器/变送器的选型需立足具体工况，兼顾测量精度、环境适应性、稳定性及智能化需求。作为专业的压力变送器、温度变送器生产厂家，我们凭借多年行业深耕经验，针对水利水务不同工况场景，打造了全系列高适配性仪表产品，具备抗腐蚀、抗干扰、耐高温高压、防堵塞等核心优势，可实现数据精准采集与稳定传输，为水利工程的智能化运维、安全管控及高效运行提供核心支撑。未来，我们将持续聚焦行业需求，深耕技术创新，不断优化产品性能，为水利水务行业高质量发展注入更强劲的动力。
